Sustitución de un cartucho FINE

Cuando se produzcan errores o precauciones sobre la tinta restante, aparecerá un código de error en la pantalla LCD para informarle del error. En este estado, la impresora no puede imprimir ni escanear. Compruebe el código de error y ejecute la acción adecuada.

Cuando se utiliza la impresora, el periférico de la ranura de salida del papel podría ensuciarse con la tinta.

Antes de sustituir el cartucho FINE, limpie el periférico de la ranura de salida del papel.

Procedimiento de sustitución

Si necesita sustituir un cartucho FINE, efectúe el siguiente procedimiento.

Vea la película

Importante

  • No toque los contactos eléctricos (A) ni los inyectores del cabezal de impresión (B) del cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  • Si extrae un cartucho FINE, sustitúyalo inmediatamente. No permita que a la impresora le falte el cartucho FINE.

  • Utilice un cartucho FINE nuevo para la sustitución. Si instala un cartucho FINE usado, es posible que los inyectores se obstruyan.

    Además, si utiliza tales cartuchos FINE, la impresora no podrá informarle adecuadamente cuándo debe sustituir el cartucho FINE.

Nota

  • En Windows, si un cartucho FINE se queda vacío, podrá imprimir durante un tiempo con el cartucho FINE que todavía contenga tinta, ya sea el de color o el negro.

    Para obtener más información sobre cómo configurar esta opción, consulte las siguientes secciones.

  • Es posible que la tinta de color se consuma aunque se imprima un documento en blanco y negro o aunque se haya especificado la impresión en blanco y negro.

    Durante la limpieza estándar y la limpieza a fondo del cabezal de impresión, se consume tanto tinta de color como tinta negra; estos procedimientos pueden ser necesarios para mantener el rendimiento de la impresora. Cuando la tinta se agote, sustituya inmediatamente el cartucho FINE por uno nuevo.

  1. Compruebe que la impresora está encendida.

  2. Recoja la bandeja de salida del papel y la extensión de la bandeja de salida.

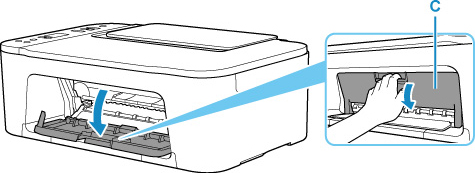

  3. Abra la cubierta (C).

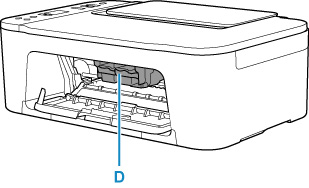

    De este modo, el soporte del cartucho FINE (D) se desplazará hasta la posición de sustitución.

    Precaución

    • No aferre el soporte del cartucho FINE para impedir su desplazamiento ni moverlo a la fuerza. No toque el soporte del cartucho FINE hasta que se haya detenido por completo.

    Importante

    • No toque las piezas metálicas ni cualquier otra pieza del interior de la impresora.

  4. Extraiga el cartucho FINE vacío.

    1. Apriete la palanca de bloqueo del cartucho de tinta (E) del cartucho FINE vacío hasta que encaje.

    2. Extraiga el cartucho FINE (F).

  5. Prepare un nuevo cartucho FINE.

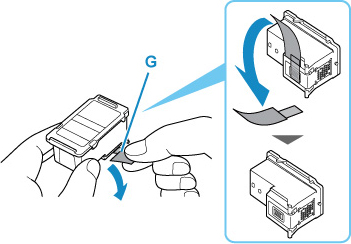

    1. Saque un cartucho FINE nuevo del paquete y quite con cuidado la cinta protectora (G).

    Importante

    • No toque los contactos eléctricos ni los inyectores del cabezal de impresión de un cartucho FINE. Si lo hace, es posible que la impresora no imprima correctamente.

  6. Instale el cartucho FINE.

    1. Inserte el cartucho FINE nuevo en el soporte de cartucho FINE, recto y hasta que toque el fondo.

      El cartucho FINE de color debe instalarse en la ranura izquierda, y el cartucho FINE negro en la ranura derecha.

      Importante

      • Inserte con cuidado el cartucho FINE para que los contactos eléctricos no toquen el soporte de cartucho FINE.

    2. Empuje hacia arriba la palanca de bloqueo del cartucho de tinta hasta oír un clic.

      El cartucho FINE se bloqueará.

    Importante

    • Compruebe si el cartucho FINE está correctamente instalado.

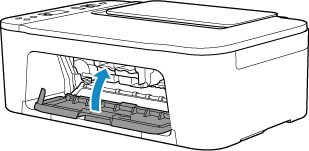

  7. Cierre la cubierta.

    Nota

    • Si el código de error aparece en la pantalla LCD después de que se haya cerrado la cubierta, tome las medidas oportunas.

  8. Ajuste la posición del cabezal de impresión.

    Después de sustituir el cartucho FINE, realice la alineación del cabezal de impresión.
